Spannlagereinsätze
Spannlager - Y-Spannlager - Lagereinsatz zum Einbau in Lagergehäuse
Wir führen eine breite Auswahl an Spannlager - Einsätzen mit den gängigen europäischen (SKF, INA) und japanischen Bauarten.
Hier gibt es einige Typen die baugleich oder ähnlich sind aber von den Herstellern verschiedene Bezeichnungen haben.
Zum Beispiel:
YAR207-2F ist baugleich zu GYE35 KRR-B.
YAR207-2F ist bauähnlich zu UC207 (Abweichung bei Schmierbohrung)

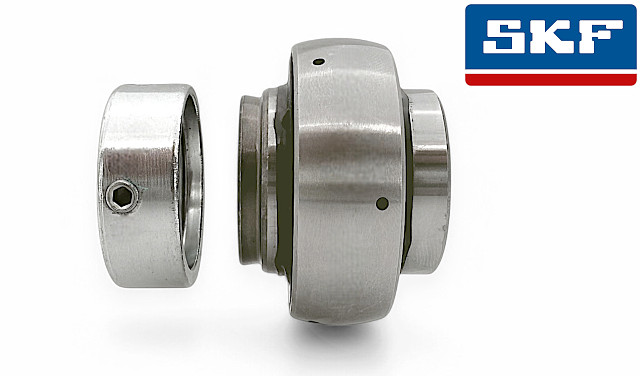

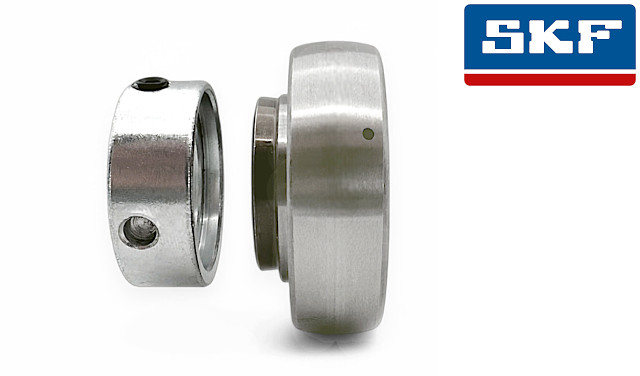

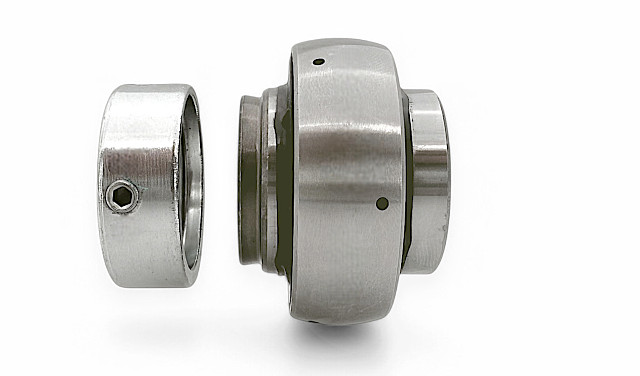

![]() YEL - (SKF)
SKF - Spannlager ballig - mit beidseitig überstehenden Innenring - gesichert mit Exzenterring - auch Zollmaße
|

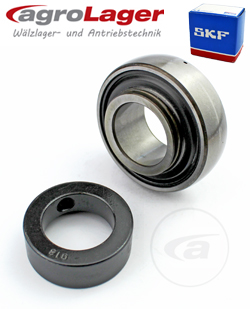

![]() YET - (SKF) SKF - Spannlager ballig - mit einseitig bündigem Innenring - gesichert mit Exzenterring - auch Zollmaße |

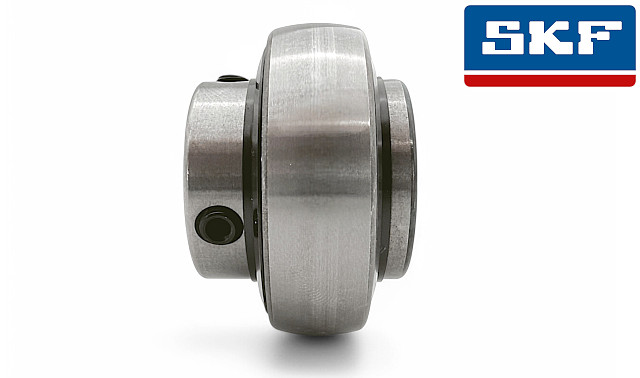

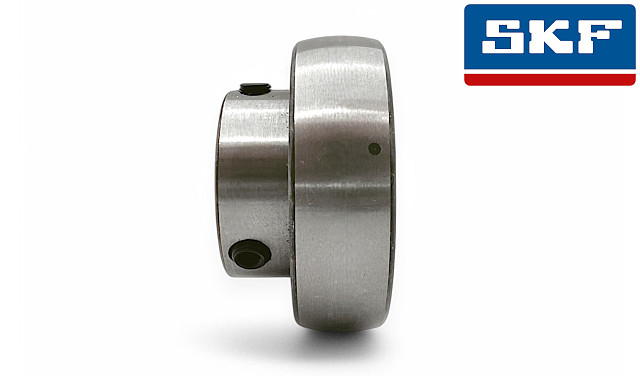

![]() YAR - (SKF)
SKF - Spannlager ballig - mit Madenschraubensicherungen - breite Reihe - auch Zollmaße
|
![]() YAT - (SKF)
SKF - Spannlager ballig - mit Madenschraubensicherung - schmale Reihe
|

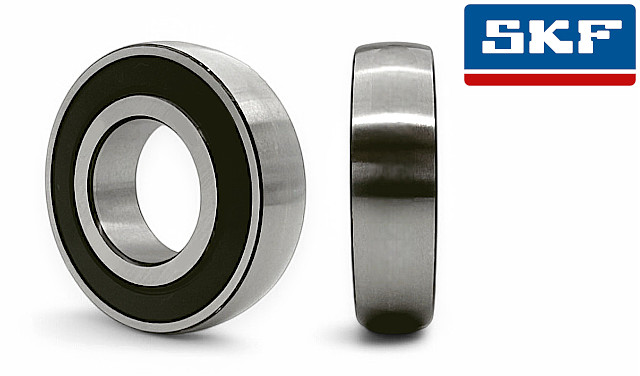

![]() 172.. - SKF
Y-Lager mit normalem Innenring
|

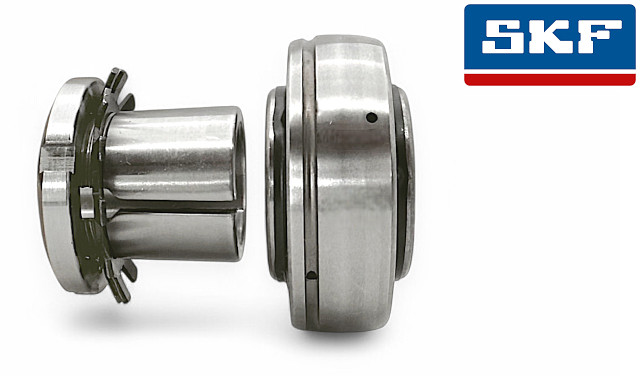

![]() YSA (SKF) SKF - Spannlager ballig - gesichert mit Spannhülse |

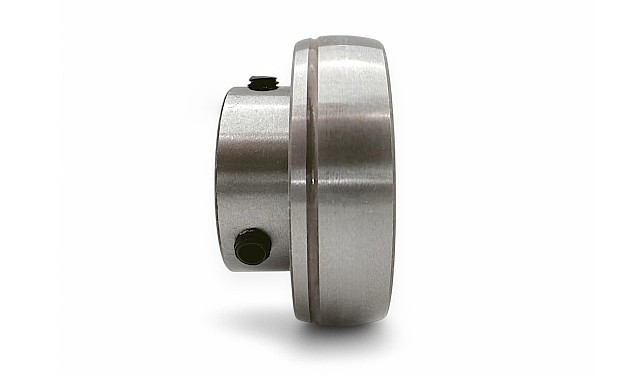

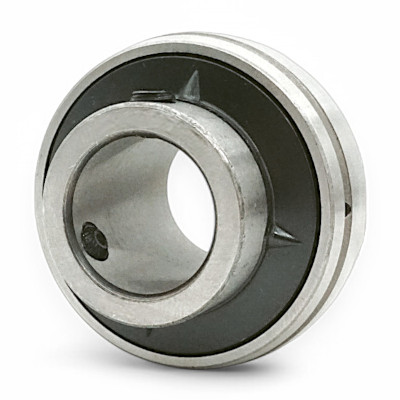

![]() UC Gehäuselager -Einsätze der Serie UC2.. und UC3.. in Stahl und Edelstahl |
![]() SA |
![]() UB / SB |

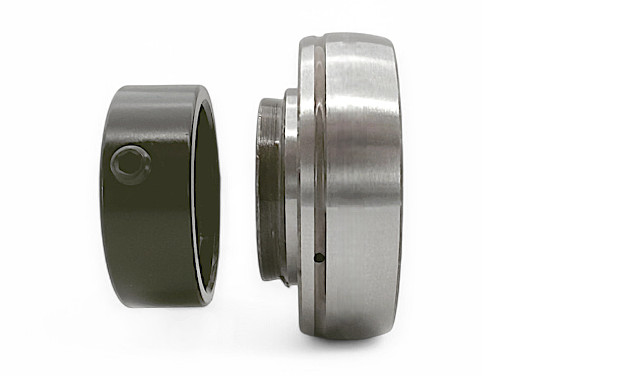

![]() HC Spannlager HC... mit beidseitg verlängerem Innenring plus einem Exzenterring für Befestigung auf der Welle. |
![]() UK Spannlager mit Spannhülse |

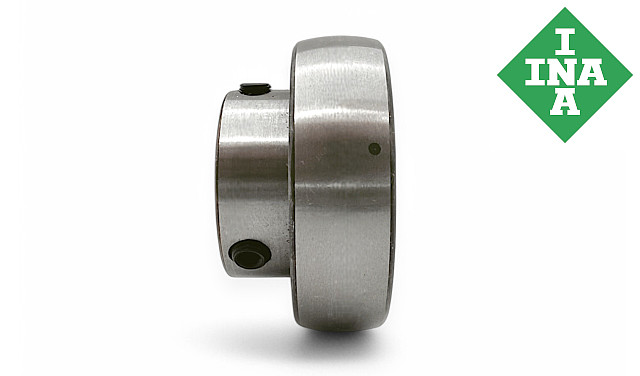

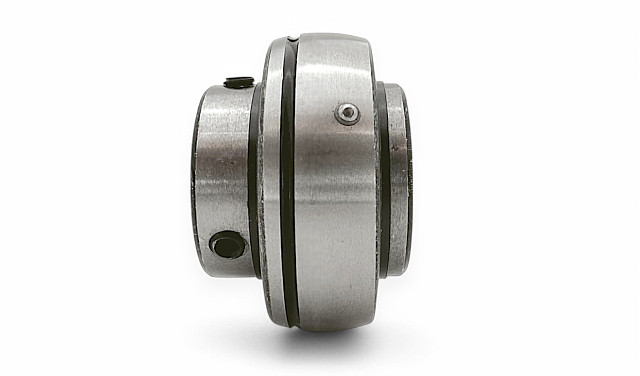

![]() GYE..KRRB - (INA)
INA-Spannlager GYE..KRR-B
balliger Außenring Befestigung durch Gewindestifte beidseitig R-Dichtung verlängerter Innenring |
![]() GAY..NPPB - (INA)
INA-Spannlager GAY..-NPP-B
balliger Außenring Befestigung durch Gewindestifte beidseitig P-Dichtung einseitig bündiger Innenring |
![]() GRAE..NPPB - (INA) INA-Spannlager GRAE..-NPP-B |
![]() RAE..NPP - (INA)
INA-Spannlager RAE/RALE..-NPP
zylindrischer Außenring Befestigung durch Exzenterspannring beidseitig P-Dichtung |
![]() RAE..NPPB - (INA)
INA-Spannlager RAE/RALE..-NPP-B
balliger Außenring Befestigung durch Exzenterspannring beidseitig P-Dichtung schmale Baureihe ohne Schmierbohrung im Aussenring |
![]() AY..-NPP (B) (INA)
INA-Spannlager AY..-NPP-B + AY..-NPP
balliger und zylindrischer Außenring Befestigung durch Gewindestifte beidseitig P-Dichtung einseitig bündiger Innenring ohne Schmierbohrung im Aussenring |

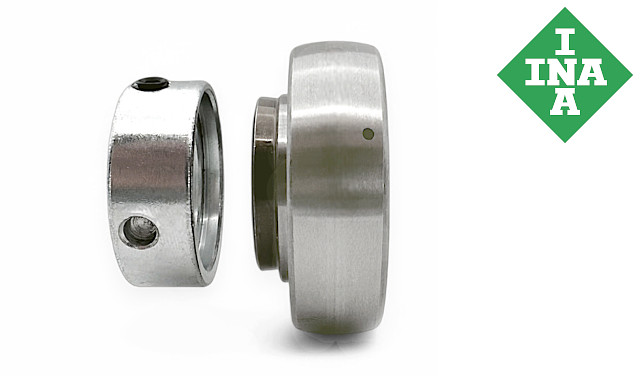

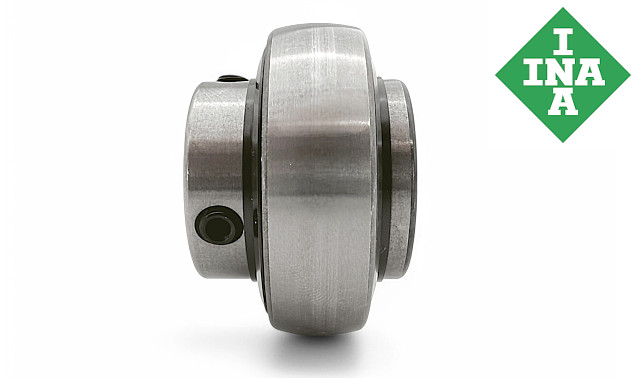

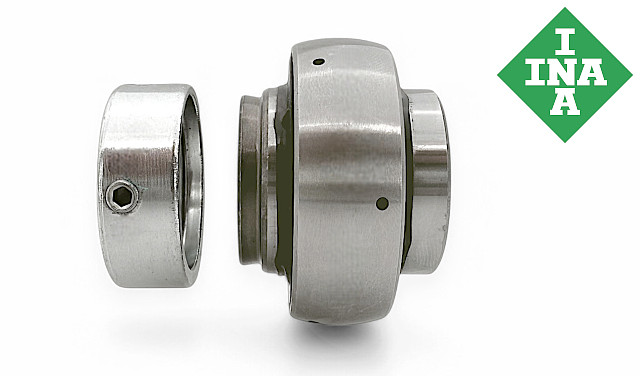

![]() GE..KRRB - (INA)
INA-Spannlager GE..-KRR-B
balliger Außenring Befestigung durch Exzenterspannring beidseitig R-Dichtung beidseitig überstehender Innenring |
![]() GE..KTTB - (INA)
INA Spannlager GE..-KTT-B
balliger Außenring Befestigung durch Exzenterspannring beidseitig T-Dichtung (Dreifachdichtung - alte Bezeichnung KPPB-3) beidseitig überstehender Innenring |
![]() GE..KLLB - (INA)
INA Spannlager GE..-KLL-B
balliger Außenring Befestigung durch Exzenterspannring beidseitig Labyrintdichtung und Lagerluft C5 (für höhere Temperaturen und geringere Reibung) beidseitig überstehender Innenring |
![]() GNE..KRRB (INA) INA-Spannlager GNE..-KRR-B |

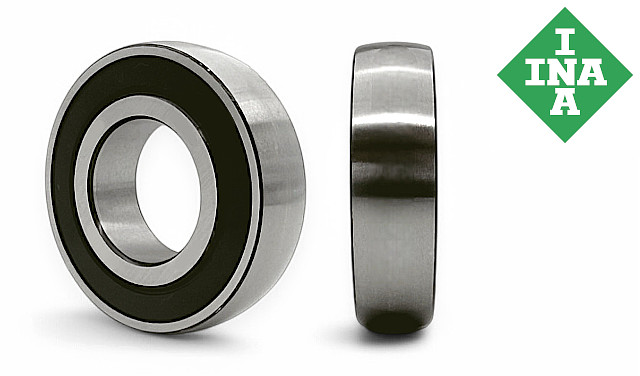

![]() 2..KRR (INA)
INA Spannlager 2..-KRR
zylindrischer Außenring (mit Ausnahmen) Innenring für Passung beidseitig R-Dichtung |
![]() 2..NPPB - (INA)
INA-Spannlager 2..-NPP-B
balliger Außenring Innenring für Passung beidseitig P-Dichtung |
![]() GLE..KRRB (INA)
INA-Spannlager GLE..-KRR-B
balliger Außenring beidseitig R-Dichtung Loslager, Mitnehmernut im Innenring |

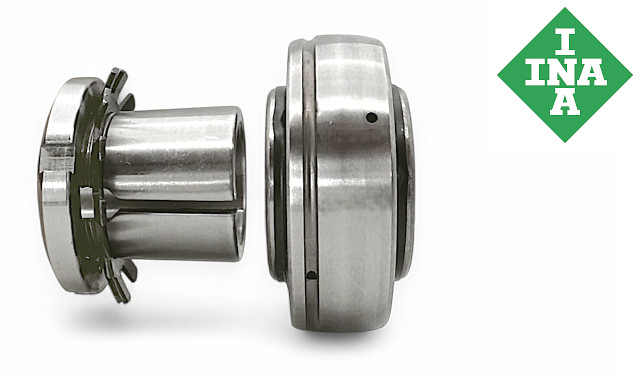

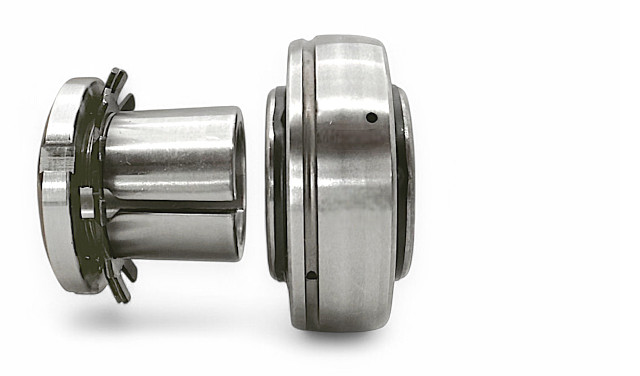

![]() GSH..2RSR-B (INA)
INA-Spannlager GSH..2RSR-B, alte Bezeichnung GSH..RRB
balliger Außenring beidseitig R-Dichtung konische Bohrung, Befestigung durch Spannhülse |
![]() Vier-& Sechskant Spannlager mit Vier- und Sechskantbohrungen |
![]() INA-Spannlager Zoll INA Spannlager mit zölligen Bohrungen |

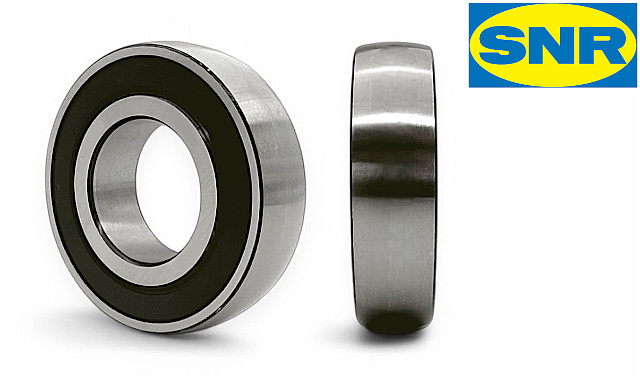

![]() ES (SNR) SNR-Spannlager ES, Befestigung durch Exzenterspannring |
![]() CS (SNR) SNR-Spannlager CS.. |

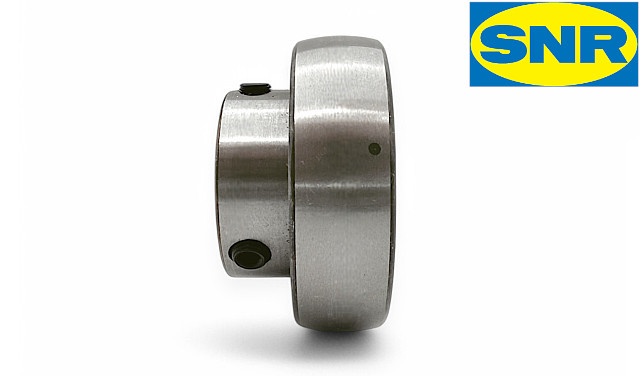

![]() US (SNR) SNR-Spannlager US.. |
![]() RABR - (INA) INA-Spannlager RABR.. /FA106 (besonders geräuschgeprüft) mit Gummidämmring, zur Montage in Blechgehäuse, u.a. auch in Ventilatoren für Klimageräte. |

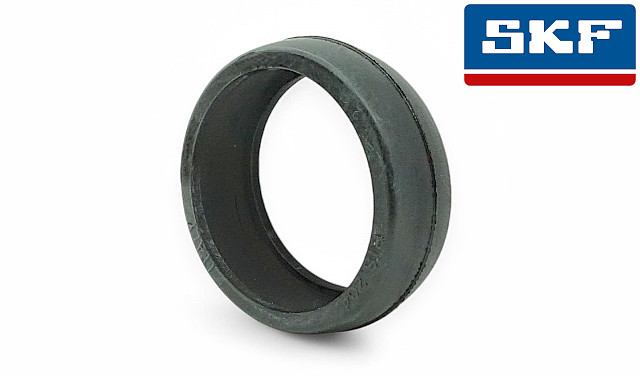

![]() RIS - RABR Gummidämm,-Einlageringe sind für den Einsatz in Y-Stehlagergehäusen aus Stahlblech vorgesehen. Die Einlageringe passen jeweils zu dem Lager mit der gleichen Grundbezeichnung, d.h. RIS 204 passt auf die Lager YEL 204-2F und YAT 204, RIS 205 auf das Lager YAR 205-2F usw. |
