Berechnen der Keilriemenlänge

Wählen Sie den Keilriementyp aus, geben Sie die Aussendurchmesser und den Achsabstand der beiden Scheiben in mm an.
Durchmesser große Scheibe (D1)
Durchmesser kleine Scheibe (D2)
Achsabstand (A)
Aussenlänge (La)
Wirkungslänge (Lw)
Innenlänge (Li)


So messen Sie am besten die Länge eines alten Keilriemens, wenn keine spezielle Messlatte zur Verfügung steht.

1. Schneiden Sie den alten Keilriemen auf.
2. Legen Sie den aufgeschnittenen Keilriemen auf ein Brett und befestigen die beiden Enden (evtl. mit Nägel).



3. Das gemessene Maß in mm von einem Ende zum anderen entspricht der Mittellänge. Für die Praxis kann dieser Wert als Wirkungslänge (LW) genommen werden.

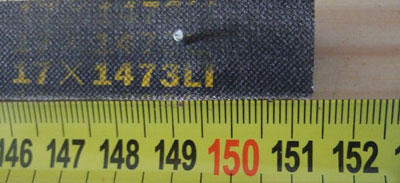

Beispiel an einem Keilriemen 17 x 1473 Li (siehe nächstes Bild)
Die Länge des aufgeschnittenen Keilriemens beträgt 151,3 cm = 1513 mm.
Es handelt sich dabei um einen Standardkeilriemen mit 17 mm Breite.
Bei diesem Typ werden von der Wirkungslänge 40 mm abgezogen um auf die Innenlänge (Li) zu kommen.
Wir rechnen also 1513 mm (Lw) - 40 mm = 1473 mm (Li).
Bitte beachten! Schmalkeilriemen werden mit der Wirkungslänge angegeben, hier muß also nicht umgerechnet werden!

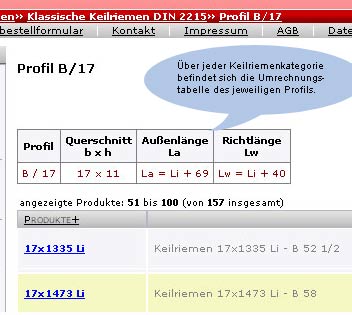

4. Anhand der Tabelle (s. Bild unten) die Sie über jeder Keilriemenkategorie finden, können Sie leicht für jedes Profil die Nennlänge des Keilriemens berechnen.
Ist für die berechnete Länge kein Riemen verfügbar, so ist in der Regel die nächst kürzere Länge zu wählen!
