Schrägkugellager
Schrägkugellager eignen sich für Anwendungen, bei denen hohe Drehzahlen und kombinierte Belastungen (radial + axial) auftreten – z. B. in Elektromotoren, Pumpen oder Getrieben.
 30.. Zweireihiges Schrägkugellager |
 32.. Zweireihiges Schrägkugellager |
 33.. Zweireihiges Schrägkugellager |
 70.. Einreihiges Schrägkugellager |
 72.. Einreihiges Schrägkugellager |
 73.. Einreihiges Schrägkugellager |
 74.. Einreihiges Schrägkugellager |

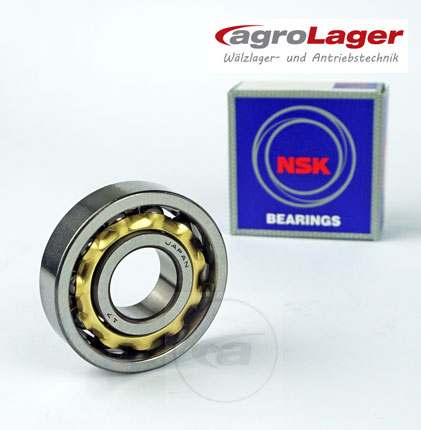

 Schulterkugellager Schulterkugellager |
 Spindellager Spindellager |
 Vierpunktlager Vierpunktlager |
Als Standard gibt es diese Kugellager geschützt gegen Spritzwasser mit schleifenden Dichtscheiben (2RS, 2RSR,2RSH,2RS1,DDU), staubgeschützt mit Deckscheiben (ZZ, 2Z, 2ZR) oder in offener Ausführung. Weitere Eigenschaften werden mit sogenannten Nachsetzzeichen angegeben.
| Nachsetzzeichen | Bedeutung | Anmerkung |
|---|---|---|
| 2RS, 2RSR, 2RS1, 2RSH, DDU, 2HRS | beidseitig mit Dichtscheiben aus NBR | schleifende Lippendichtung, auf Lebensdauer geschmiert, für mittlere Drehzahlen |
| ZZ, 2Z,2ZR | beitseitig Deckscheiben aus Metall | Spaltdichtung aus Metall für hohe Drehzahlen, auf Lebensdauer geschmiert |
| 2RSL, 2RZ | beidseitig mir reibungsarmer Dichtscheibe | günstiges Reibungsverhalten, geringer Schmierstoffverlust |
| TVH, TN9 | Käfig aus Polyamid | |
| CN | normale Lagerluft - wird nicht gekennzeichnet | Für normale Einsätze |
| C3 | Lagerluft größer als CN | C3 - C5 werden benötigt bei Presspassungen der Lagerinnenringe und/oder bei größerem Temperaturgefälle zwischen Innen- und Außenring. |
| C4 | Lagerluft größer als C3 | |
| C5 | Lagerluft größer als C4 | |
| HT | Lithium-Seifenfett der Konsistenzklasse 3 für Temperaturen von -20° bis +140° | Lager Sonderbefettet |
| GJN | Lithium-Seifenfett der Konsistenzklasse 2 für Temperaturen von -30° bis +150° | Lager Sonderbefettet |
| LHT23 | Lithium-Seifenfett der Konsistenzklasse 2 für Temperaturen von -50° bis +140° | Lager Sonderbefettet |
